AWS | AWS Auto Scaling을 이용한 로드 밸런서 실습

AWS에서 제공하는 로드 밸런서와 Auto Scaling을 이용한 자동화를 구현해보고자 실습을 진행하고 기록했다.



인스턴스 생성

이미지만 만들면 되기 때문에 기본 설정으로, 보안 그룹은 SSH 만 열어준다

필요한 보안 설정은 추후 추가하면 된다. 일단 모두 열어준 상태로 진행



생성된 인스턴스를 선택하고 작업 > 이미지 및 템플릿 > 인스턴스에서 템플릿 생성을 선택해서 이미지를 만들어준다.

이 이미지를 이용해서 템플릿을 만들어 줄 것이다.

마지막에 새롭게 캡쳐하여 생성된 인스턴스가 보인다.

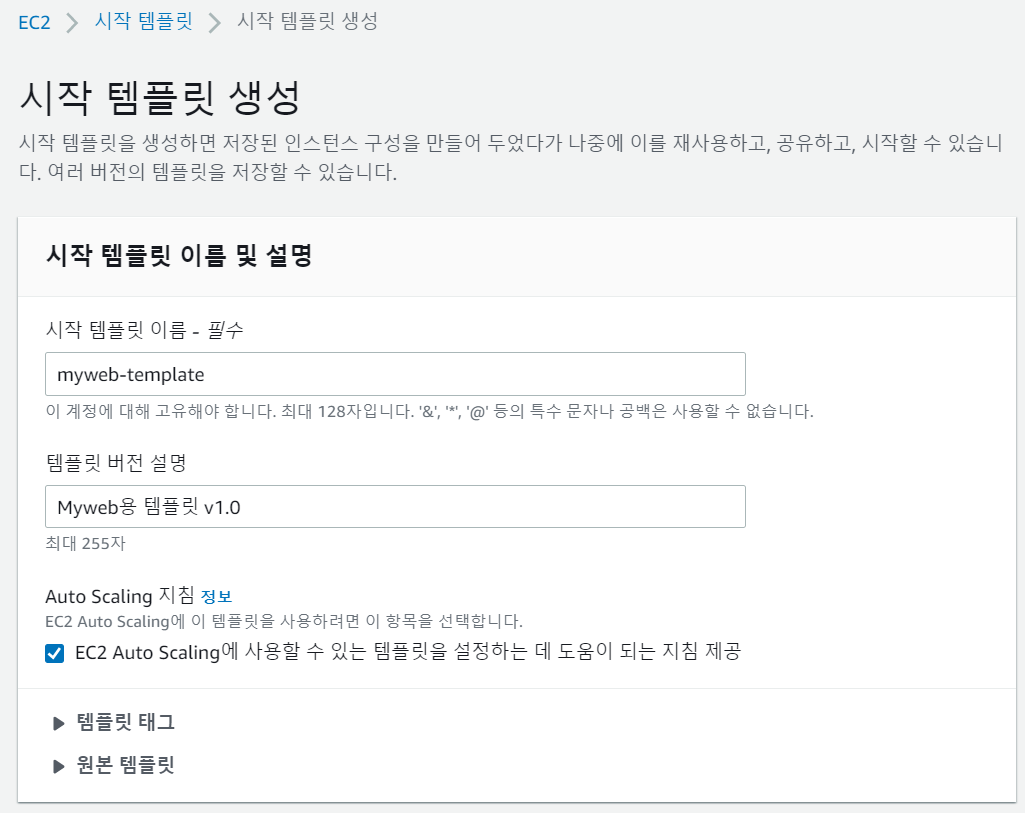

시작 템플릿 생성

템플릿의 이름과 설명을 설정하고 Auto Scaling 지침을 선택해준다.

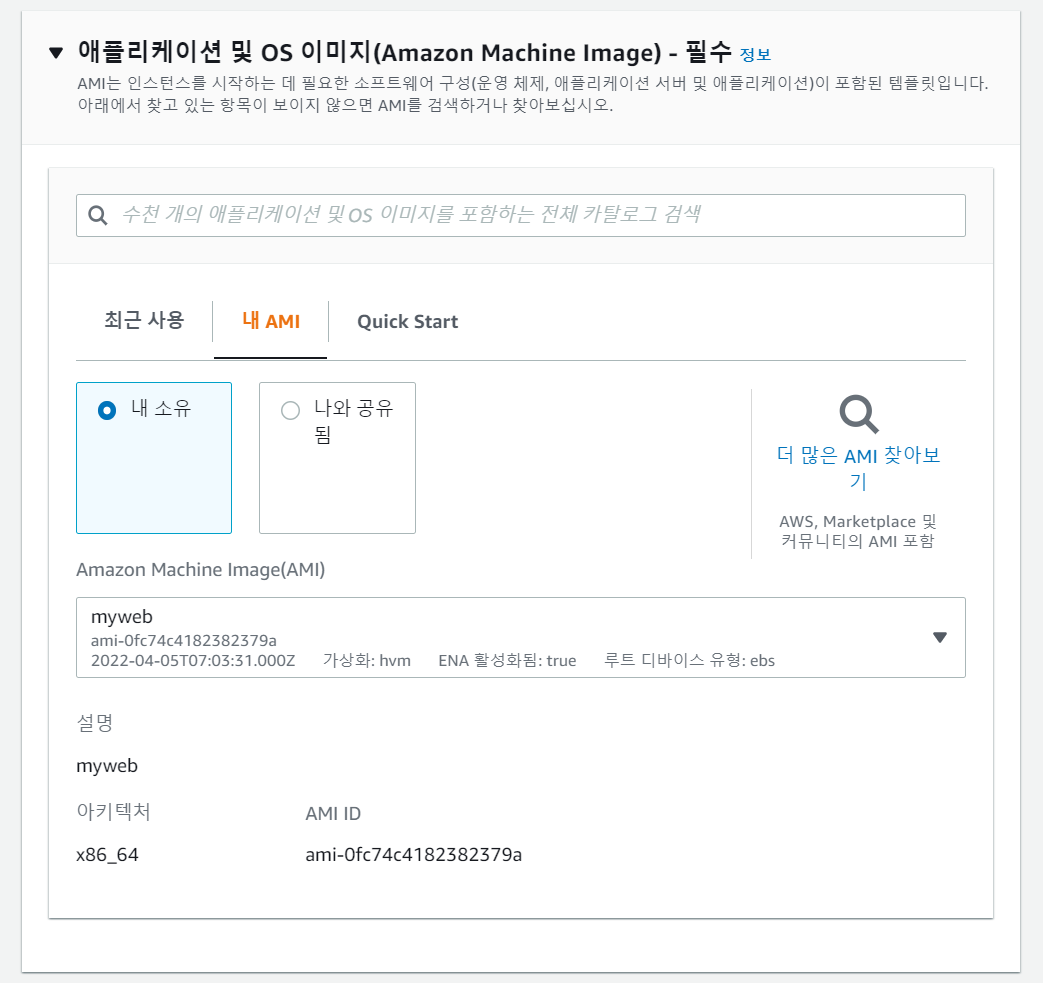

조금 전에 만든 이미지를 선택해준다.

프리티어를 선택해주고, 사용할 키 페어를 지정해준다.

새롭게 보안 그룹을 생성해준다.

스크린샷에서는 모든 포트에 대한 HTTP 요청만 열어줬지만, 추가적으로 SSH를 이용하기 위해 내 IP를 통한 SSH 포트도 열어주었다.

이후 오토스케일링 생성으로 이동

오토 스케일링 생성

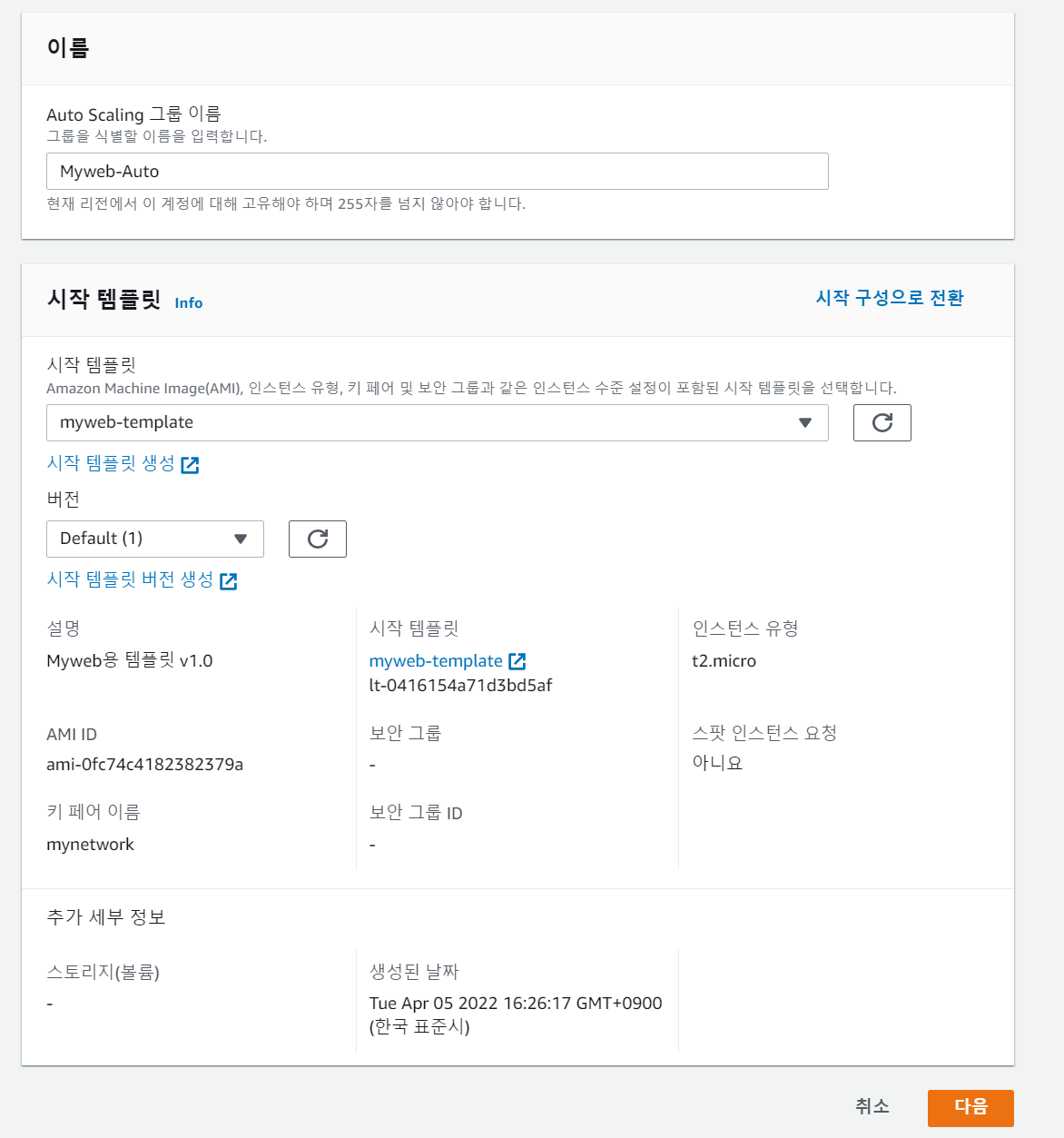

조금 전에 만든 시작 템플릿을 가지고 오토 스케일링을 생성한다.

가용 영역은 임의로 4가지 모두 설정해주었다.

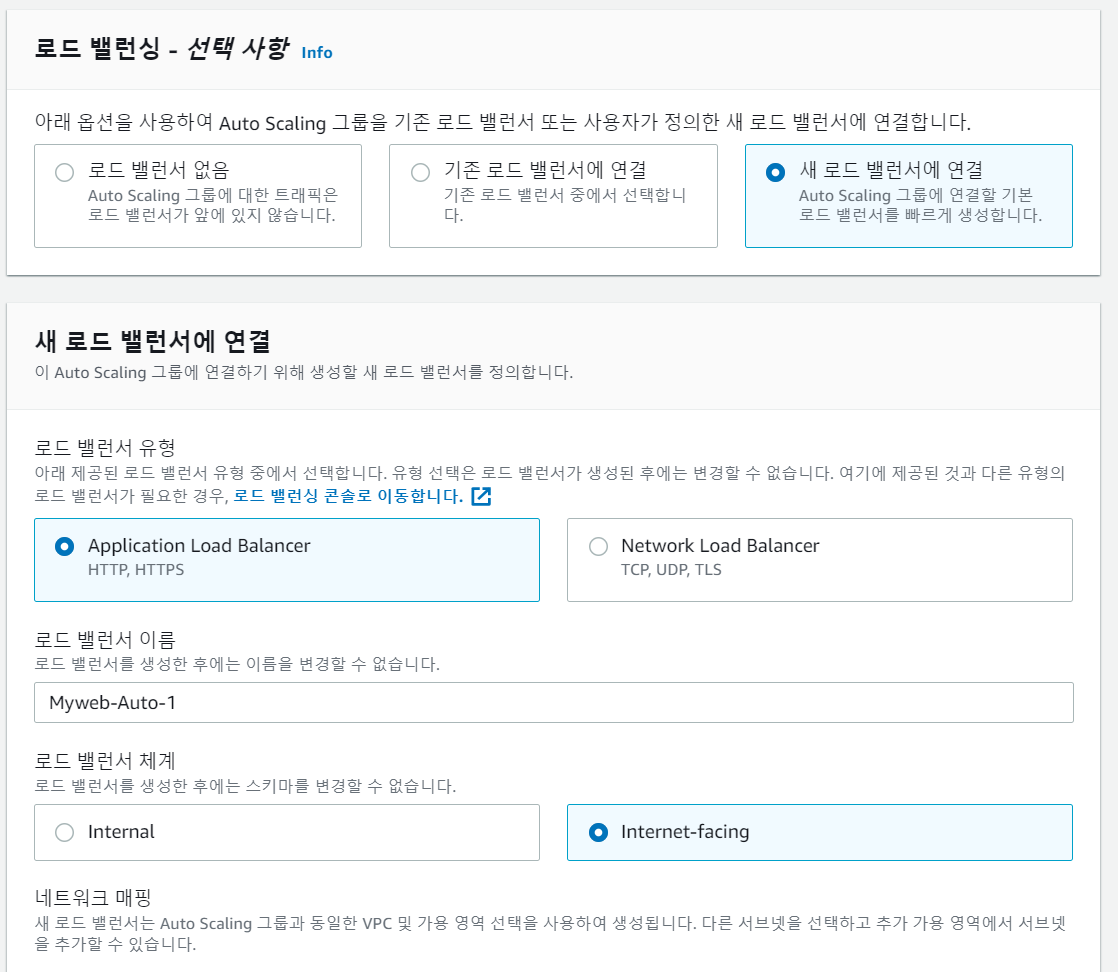

웹서버 이기 때문에 HTTP, HTTPS를 사용하는 Application Load Balancer를 사용.(7 계층)

로드 밸런서는 인터넷에 연결되어 외부에 노출되기 때문에 Internet-facing을 선택한다.

만약 뒷단에서 외부에 노출되지않는 분산 아키텍처를 구축하려면 Internal을 선택하면 된다.

대상 그룹 -> 뒷단의 백엔드를 의미한다.

CloudWatch를 이용해 지표를 수집하는 것이 당연히 좋다. 체크.

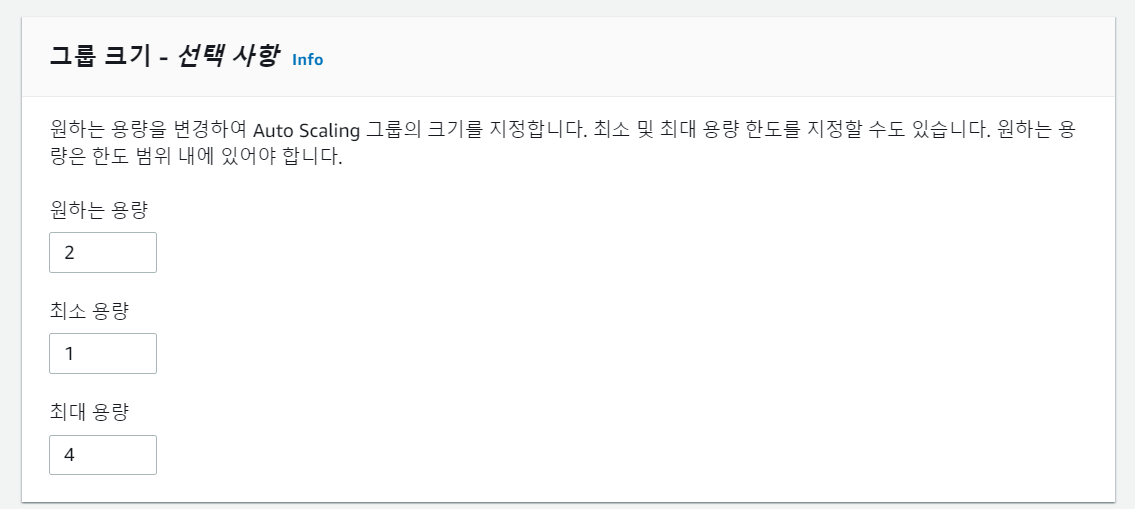

원하는 용량 (Desire)는 보통 최소 용량과 최대 용량의 중간값으로 지정한다.

Scale in이되면 최소 용량으로, out이 되면 최대 용량으로 늘어난다.

조정 정책 -> 동적으로 조정할 것인가?

동적 조정을 선택하지 않으면 자동으로 되지 않고 우리가 수동으로 스케일을 변경해주는 것.

일반적으로 동적 조정을 선택해서 자동으로 스케일이 지정되도록 한다.



대상 값 -> 우리가 평균 CPU 사용률을 지정했기때문에 Threshold 값이다. CPU의 사용률을 가지고 스케일을 조정하는 설정이며 보통 50~ 75정도로 둔다.

인스턴스 요구 사항은 우리가 설정해둔 수치에 도달했을 때 어느정도 시간을 기다렸다가 스케일을 조정하는 지에 대한 설정이다. (지연 설정)

만약 0으로 설정하면 수치가 도달하는 순간 바로 스케일을 키우게 된다.

필요 상황에 도달했을 때 바로 스케일을 변경하는게 더 좋아보이긴 하지만, 50 근처에서 수치가 위아래로 변동할 경우 줄였다 키웠다 반복되는 상황이 되면서 성능이 오히려 저하된다.

생성 결과 확인

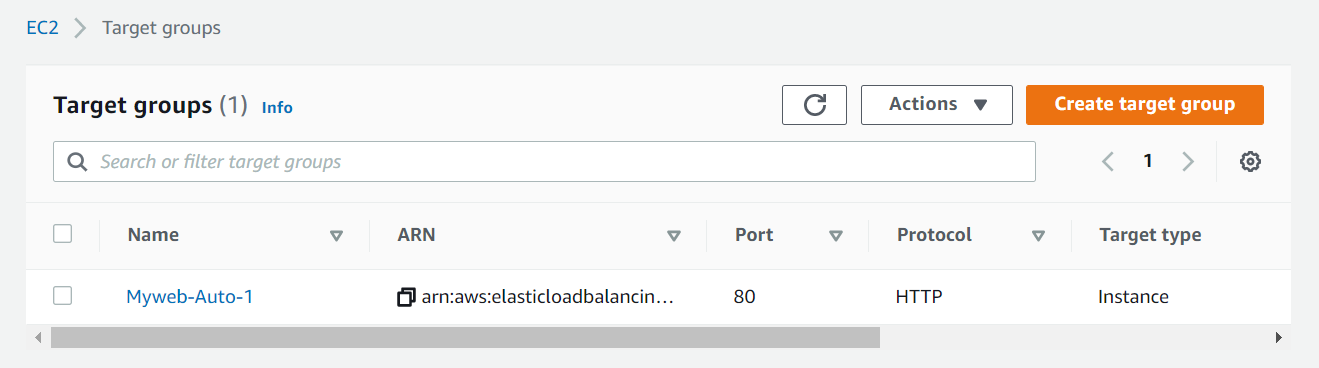

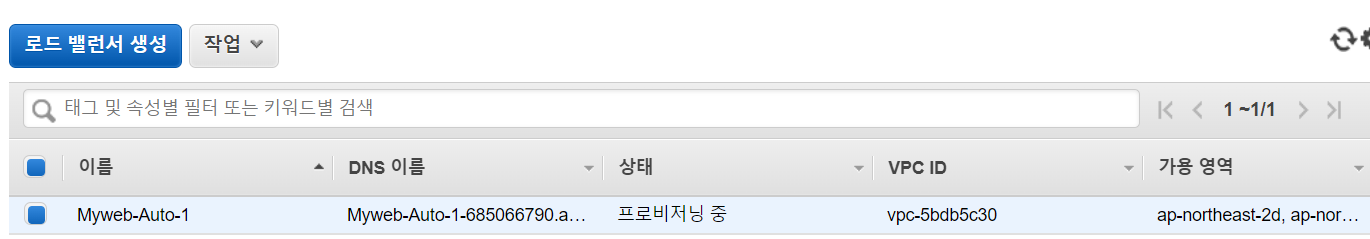

생성을 완료하면 인스턴스와 로드밸런서, 대상 그룹 등이 생성된 것을 확인할 수 있다. (가용영역으로 설정했던 4개 영역중 b와 d는 프리티어로 사용할 수 없다며 에러가 뜨고 2개만 생성됐음)

가용 영역 a와 c로 하나씩 생성된 것을 확인

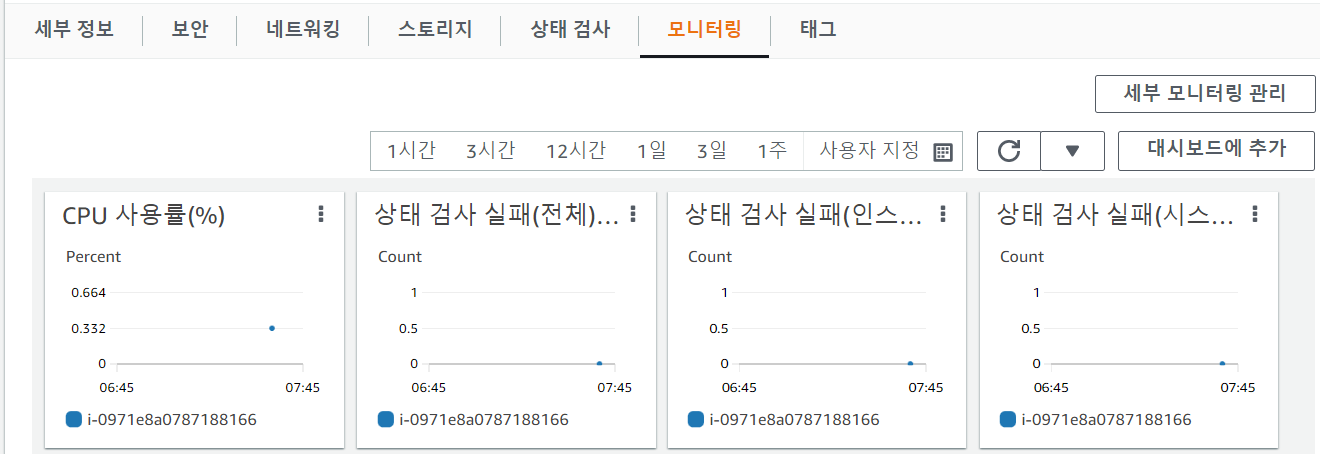

모니터링에 들가보면 CPU 사용량이 0.3프로에 불과하다

이후 오토 스케일이 제대로 작동하는지 보기위해 인스턴스에 부하를 준다.

아래 명령어를 통해 계속되는 부하를 발생시킬 수 있다.

[ec2-user@ip-172-31-10-234 ~]$ sha256sum /dev/zero

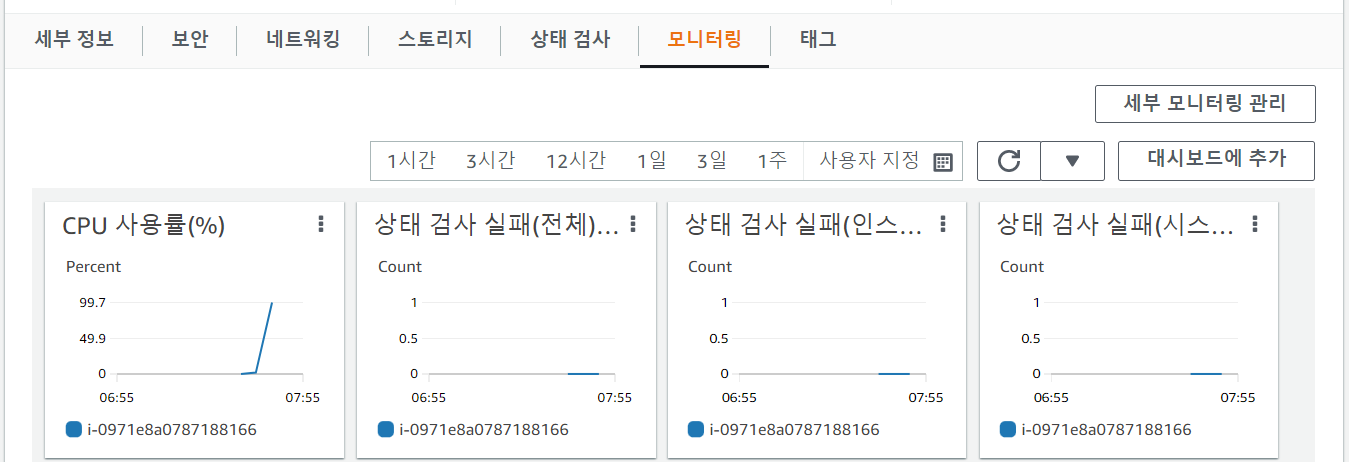

시간이 지나고 CPU 사용률이 증가하자

인스턴스가 하나 자동으로 늘어났다 !! (종료된 인스턴스는 아까 이미지를 만들 때 사용하고 지웠던 인스턴스)

EC2 > Auto Scaling > 조금 전 생성한 Auto Scaling 그룹에 들어간 후

활동 탭에 들어가보면  Auto Scaling의 활동을 볼 수 있는데, 인스턴스가 자동으로 하나 더 생성된 기록을 확인할 수 있다.

시간이 지나면 CPU 사용률이 떨어지지않아서 1개 더 늘어나 초기에 설정한 최대 숫자인 4개가 되는 것을 확인할 수 있다.



참고 :

Auto Scaling 그룹을 지우지 않고 인스턴스를 먼저 삭제하게 되면 계속해서 내가 설정해둔 인스턴스 개수를 맞추기 위해인스턴스를 만드려고 계속해서 시도하게 된다.
